超精密光學量測技術與應用解析 #
超精密光學產業涵蓋多元應用，包括AI矽光子光波導、精密光學鏡片、元宇宙光學、汽車產業等。這些領域對於光學元件的尺寸、輪廓與表面品質有極高要求，對量測技術提出嚴苛挑戰。
主要應用領域 #
- AI矽光子光波導：光纖元件纖心座標量測、光波導輪廓、微透鏡陣列（Micro Lens Array）等。
- 精密光學鏡片：球面鏡、非球面鏡、自由曲面鏡（Free Form Lens）面形評價，BARREL圓徑與真圓度量測。
- 元宇宙光學：虛擬實境（VR）、擴增實境（AR）、混合實境（MR）鏡片，Fresnel Lens應用。
- 汽車產業：雷達、抬頭顯示器（HUD）、車頭燈微結構等。
- 光學模仁量測：超精加工後工件表面輪廓確認。
非接觸式表面輪廓量測技術 #
日本三鷹光器公司（Mitaka Kohki Co., Ltd.）的雷射表面輪廓儀，採用非接觸式點雷射自動聚焦掃描，符合ISO 25178-605規範。其主要特點包括：
- 適用於大行程工件的2D/3D掃描量測。
- 量測前無需輸入設計參數，操作簡便。
- XYZ三軸皆配備高解析光學尺，數據輸出為奈米級精度。
- 非接觸式量測避免樣品表面損傷，適合高精度與高重現性需求。
- 儀器規格可依需求客製化。
量測案例與分析 #
光學鏡片與模仁量測 #

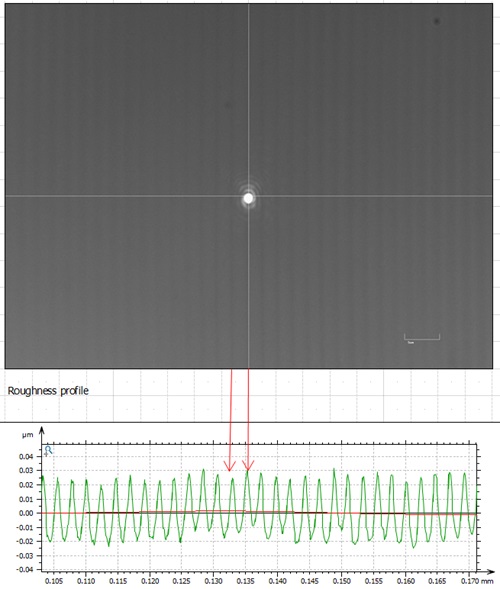

- 彩虹紋現象分析：可藉由模仁表面粗糙度檢討。
- 非球面輪廓擬合：檢查模仁輪廓與設計是否一致，取點間距可依需求調整。

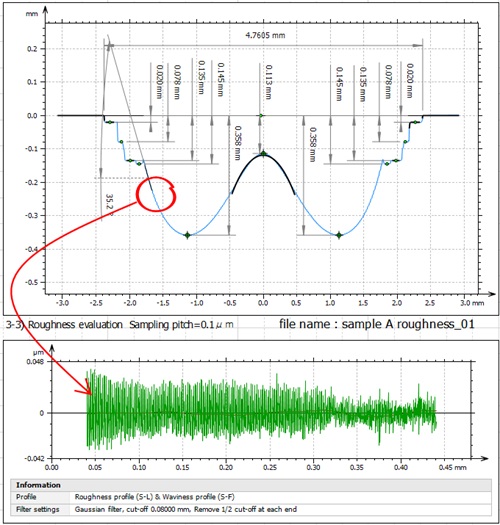

- 粗度分析：小間距掃描有助於精細粗度評價，非接觸式避免探針損耗。

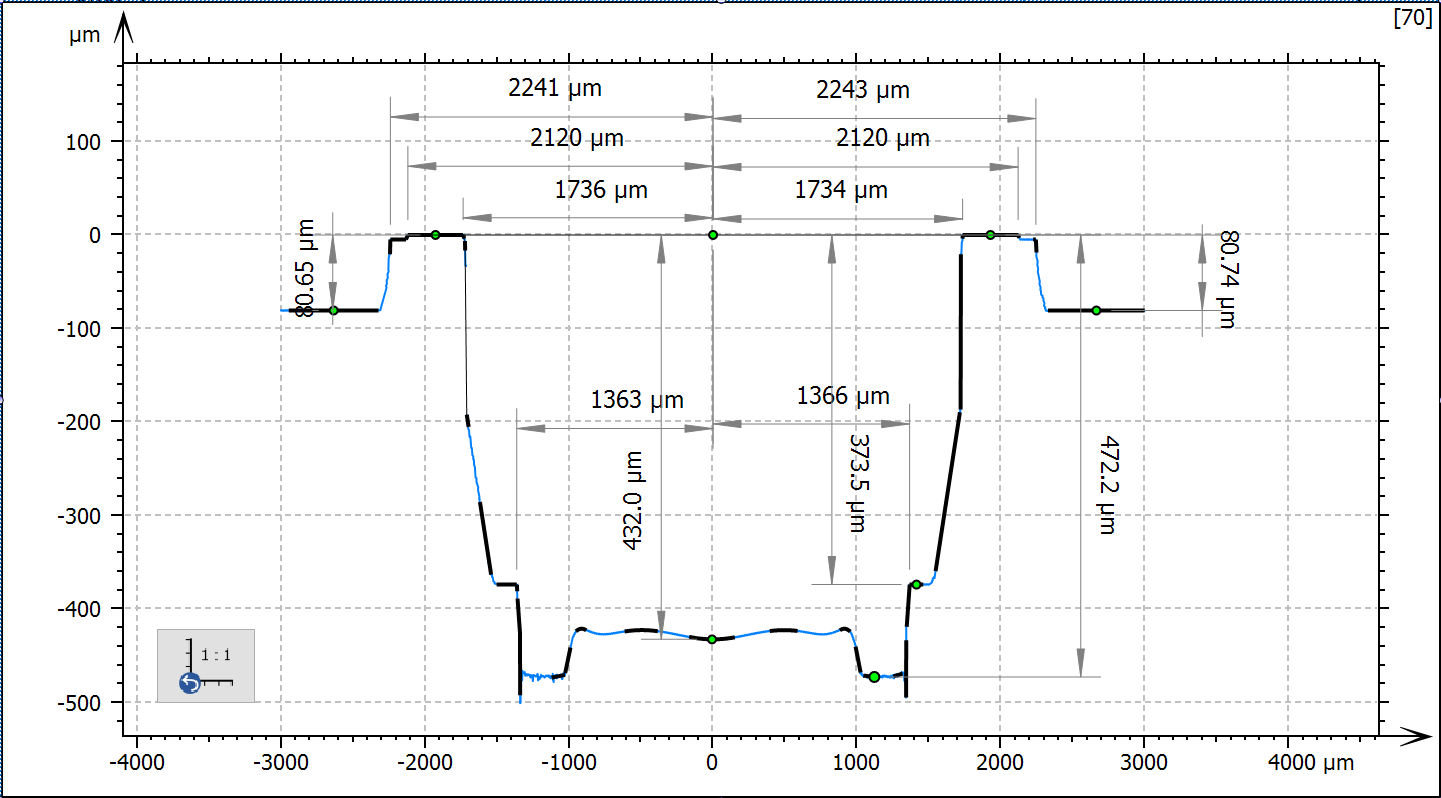

- 模仁斷面輪廓曲線：2D掃描即可掌握關鍵尺寸，中心非球面與外周注膠輪廓皆需量測。
- 非球面輪廓擷取與分析：可搭配專用軟體進行非球面擬合。

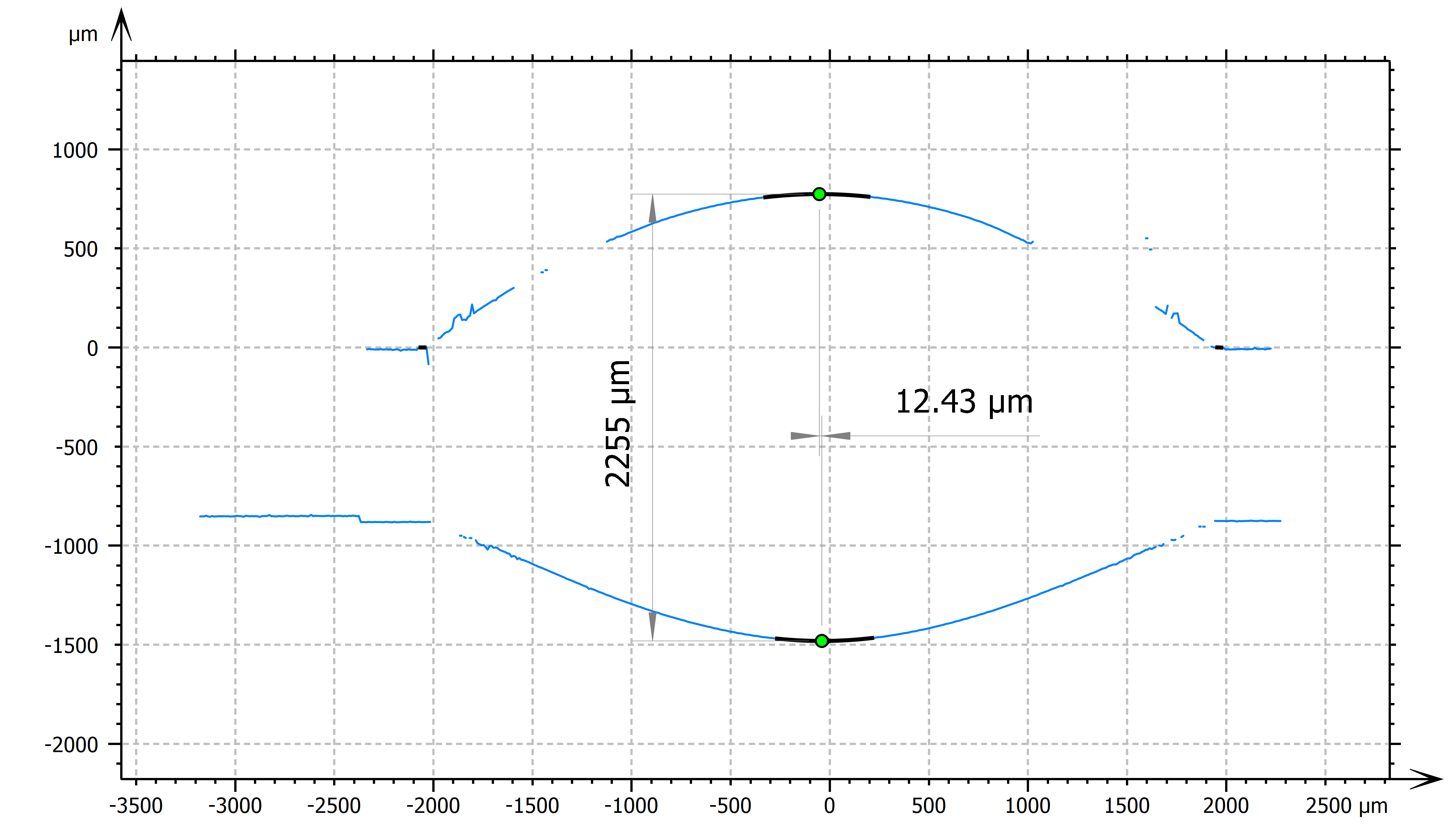

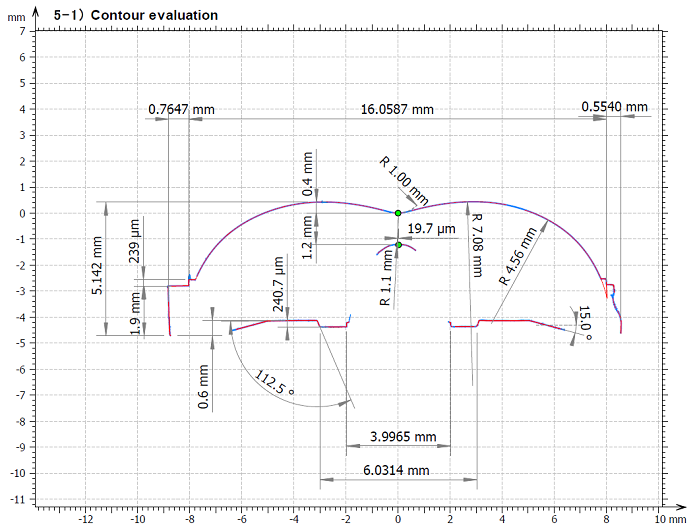

鏡片全周輪廓與偏芯量測 #
- 鏡片由多片模仁組合射出，模仁定位偏移會影響光軸偏心。
- 可利用專用治具或全周輪廓掃描進行偏芯量測。
服務對象與產品範例 #

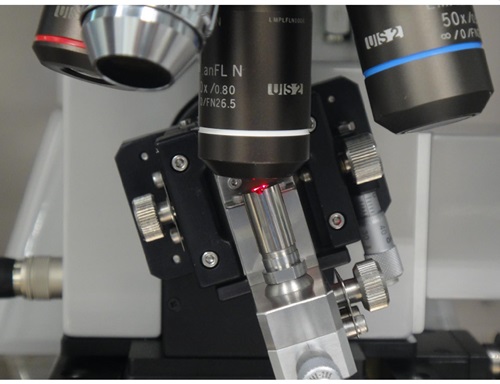

- 光學鏡片：非球面鏡片與模仁輪廓粗度評價（適合機種：NH-3SP）、鏡片嵌合輪廓、BARREL輪廓（適合機種：MLP-3SP）。
- 隱形眼鏡：隱形眼鏡輪廓、模仁微結構輪廓、漸進多焦點模仁（適合機種：PF-60 / PF-150）。
- 元宇宙光學：VR/AR鏡片、菲涅爾透鏡（適合機種：MLP-3）。
- 汽車鏡片：抬頭顯示鏡片HUD、自由曲面鏡片、雷達感測用鏡片、車頭燈形（適合機種：NH-5N / PF-150）。
如需以非接觸式方法提升工件表面形貌量測精度，或現有接觸式觸針量測遇到瓶頸，歡迎聯繫我們討論最佳解決方案。

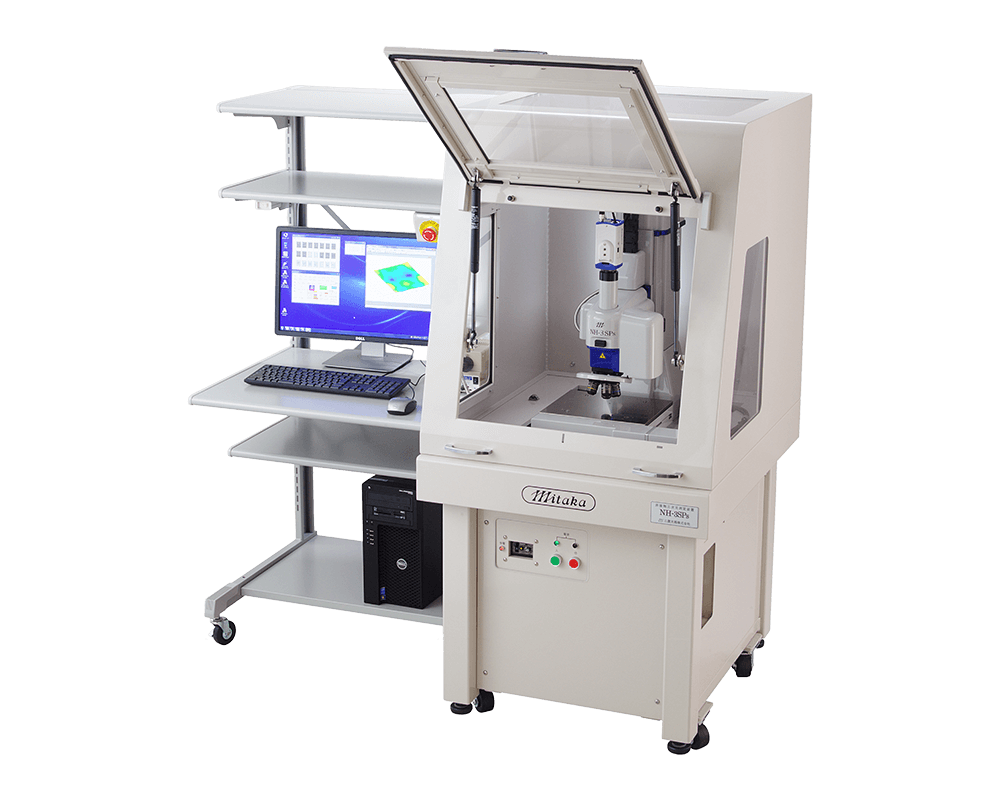

超高精度三次元量測儀 NH-3SPs

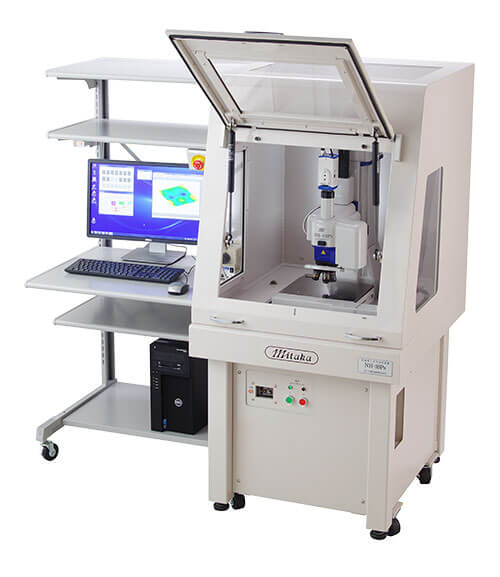

光纖core pitch量測儀
